Μια ματιά στο μικρόκοσμο κυκλώματος με αντιστάτες παράλληλα

Επιστροφή

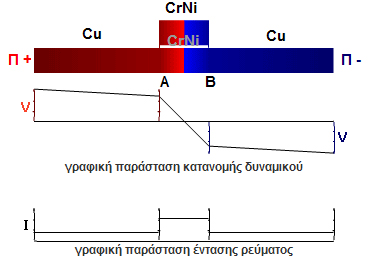

Μόλις στο κύκλωμα συνδεθεί και ο δεύτερος
αγωγός χρωμιονικελίνης (λαμπάκι), τότε:

• Ίδια διαφορά δυναμικού δημιουργείται και
στα άκρα του δεύτερου αγωγού
χρωμιονικελίνης (λαμπάκι).

Στους δύο αγωγούς χρωμιονικελίνης (λαμπάκια) υπάρχει ίδια διαφορά δυναμικού και ίδια ένταση ηλεκτρικού ρεύματος.

• Στο τμήμα ΑΒ του κυκλώματος, δηλαδή και στους δύο αγωγούς χρωμιονικελίνης μαζί, η ένταση του ρεύματος είναι διπλάσια από ό,τι στο υπόλοιπο κύκλωμα, δηλαδή στους αγωγούς χαλκού (καλώδια).
